Opera:	Ricostruzione muro di sostegno presso campo sportivo
Committente:	Comune di Belgirate (VB)
Ubicazione:	Belgirate (Vb)
Incarico:	Progettazione e direzione lavori architettonica e strutturale
Dimensioni:	H max 10 m
Importo lavori:	Circa € 117.000,00
Impresa esecutrice:	Prini s.r.l. Belgirate (VB)
Anno di costruzione:	2005-2006

Nell’autunno del 2002 si è abbattuto un violento nubifragio che ha sconvolto l’intera zona del Verbano Cusio Ossola, durante il quale tutti i corsi d’acqua hanno provocato danni ad argini, ponti e strade. Nel territorio del comune di Belgirate, e precisamente presso il campo sportivo comunale, si è verificato un movimento franoso che ha provocato il crollo di circa 35 metri di muro di sostegno del terreno di gioco, provocando l’inagibilità della struttura.

Gli interventi di ripristino sono stati mirati alla ricostruzione di una idonea opera di sostegno (muro in cemento armato con rivestimento in pietra) ed alla costituzione di adeguato drenaggio del terrapieno a monte dell’opera di sostegno.

In fase di analisi geologico tecniche preliminari, costituite da scavi di ispezione e indagini penetrometriche, si è verificato che gli strati di terreno su cui gravava parte delle fondazioni del muro collassato, risultano di scarsissima qualità e non posseggono sufficiente capacità portante.

Abbandonata l’ipotesi di fondazioni indirette, a causa del costo notevolmente superiore rispetto al fondo stanziato dagli organi regionali, si è optato per una soluzione progettuale che ha previsto una lieve modifica della geometria del campo di gioco, con arretramento verso monte dell’opera di sostegno, al fine di fondarla direttamente su terreno avente capacità portanti sufficienti.

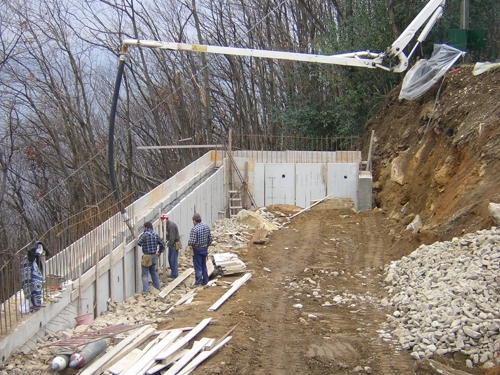

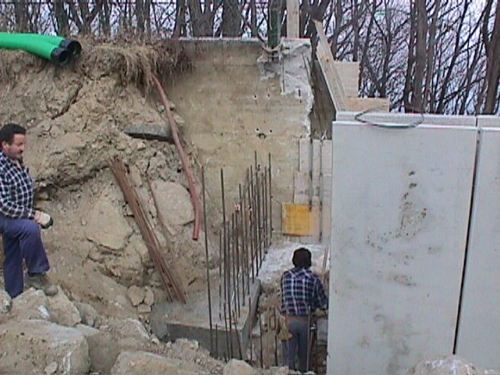

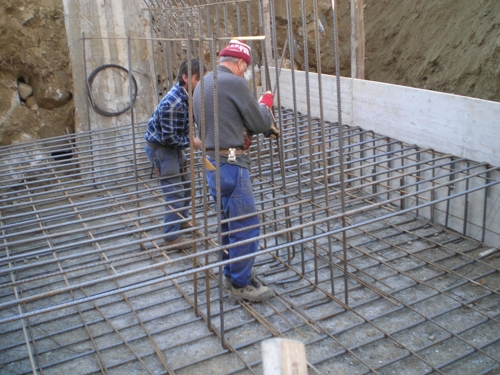

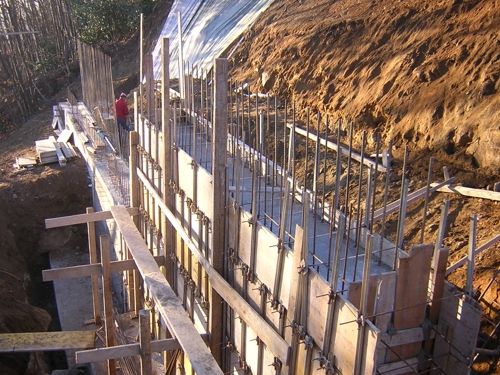

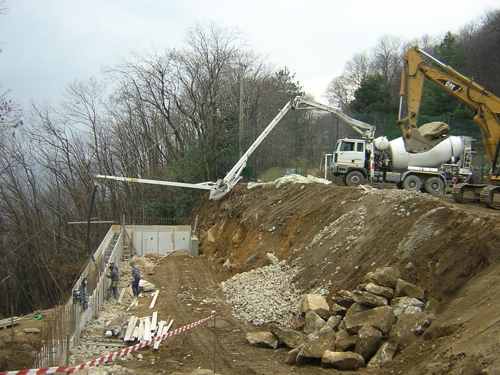

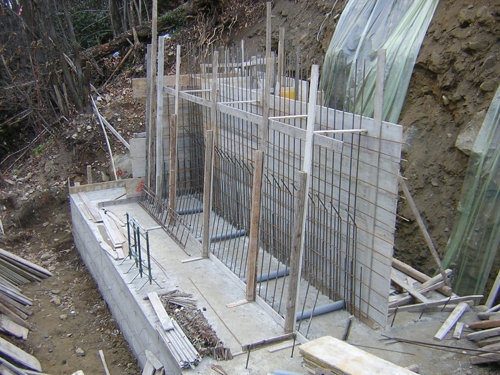

L’intervento ha previsto il rifacimento completo del tratto di muro crollato, e la realizzazione di un nuovo muro in cemento armato, avente uno sviluppo di m 35 più un risvolto nella testata verso Sud di circa 7 m. Esso è formato da tratti di altezza variabile, con altezza massima del corpo in elevazione pari a 10.15 m e altezza massima fuori terra di circa 6 m. Nella parte fuori terra il muro è stato rivestito con pannelli in cls prefabbricati con paramento esterno in pietra.

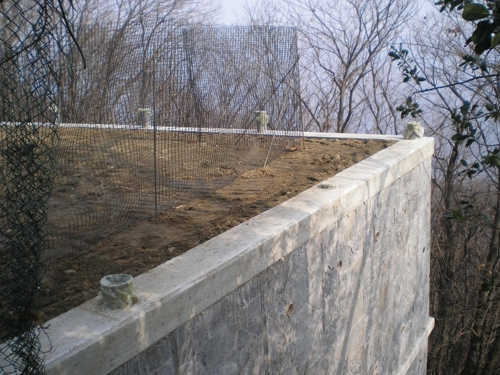

Sulla sommità del muro è stato realizzato un banchettone in c.a. con la predisposizione dei fori per l’installazione della recinzione. Esso inoltre é stato opportunamente dotato di tubi di drenaggio (diam. 120 mm) che ne attraversano lo spessore.

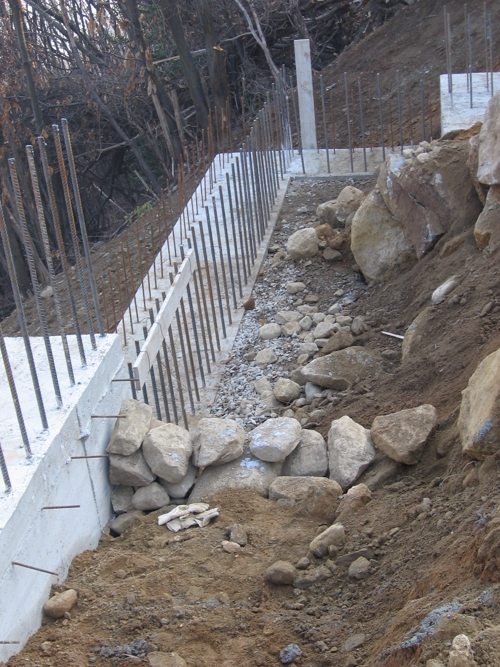

Per garantire un adeguato drenaggio del terreno a tergo del muro, lungo tutto lo sviluppo del muro, sia nella porzione di nuova costruzione che in quella esistente, è stato posato uno strato di materiale arido drenante (ghiaione) di larghezza media di 1 metro, per tutta l’altezza della struttura, opportunamente protetto e separato dal restante materiale di reinterro da un telo in tessuto non tessuto in poliestere, ad alta capacità filtrante.
